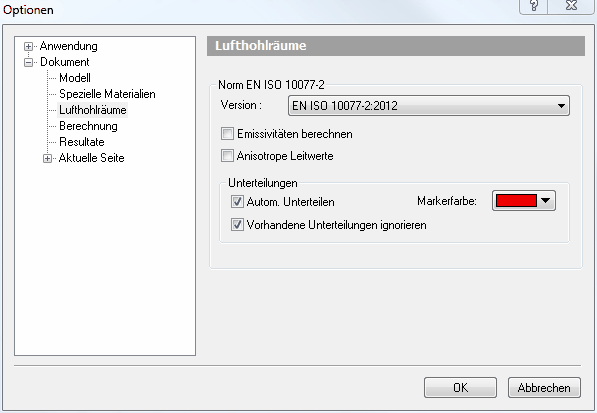

Lufthohlräume, welche Verengungen aufweisen, die 2 mm nicht überschreiten, dürfen gemäss EN ISO 10077-2 bei diesen Verengungen in kleinere Lufthohlräume unterteilt werden. Diese Unterteilung - welche die Resultate stark beeinflussen kann - wird in flixo vollautomatisch durchgeführt, falls Sie die entsprechende Option im Lufthohlräume Optionen Dialogfenster vor der Berechnung festlegen (vgl. Abbildung 4). Das Optionen Dialogfenster können Sie über den Menübefehl Werkzeug.Optionen... oder durch Klick auf das Symbol
in der Standard Symbolleiste öffnen.
Sobald Sie in filigranere Bereiche des Objektes vorstossen, laufen Sie Gefahr, kleinere Gebiete zu übersehen und diesen kein Material zuzuweisen, wodurch eine Berechnung verfälscht würde. In flixo stehen Ihnen verschiedene Assistenten zur Verfügung, welche Ihnen diese Aufgabe erleichtern.

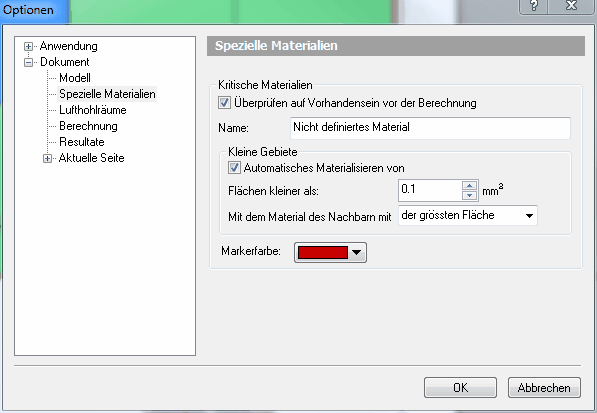

Sie können in einer Vorstufe der Berechnung das Programm nach Gebieten mit bestimmten Materialien suchen lassen, sehr kleine Gebiete automatisch gemäss verschiedenen Regeln materialisieren lassen und Gebiete hervorheben lassen. Die benötigten Einstellungen können Sie im Spezielle Materialien Optionen Dialogfenster definieren (vgl. Abbildung 5). Mit den Einstellungen werden alle Materialgebiete mit dem Material "Nicht definiertes Material" gesucht. Falls sie in unserem Beispiel kleiner als 0.1 mm2 sind, werden sie automatisch mit dem Material des Nachbarn mit der grössten Fläche versehen. Kommen grössere Flächen mit dem Material "Nicht definiertes Material" vor, so wird eine Warnung angezeigt und Sie können optional die Berechnung unterbrechen
Die Überprüfung erfolgt erst mit dem Starten der Berechnung z.B. durch Wahl des Menüpunkts File.Berechnen oder durch Klicken auf
in der Standardsymbolleiste.
Klicken Sie in nachfolgender Grafik auf die Filmsteuerungs-Elemente am unteren Bildrand, um innerhalb der schrittweisen Filmanleitung zu navigieren.
Zusammenfassung
| • | Die Berechnung wird mit dem Befehl Berechnen im Menü Datei oder durch Klicken auf das Symbol in der Standardsymbolleiste gestartet. Nach erfolgreicher Berechnung wird je nach eingestellten Optionen auf die erste Berichtseite gewechselt. |
| • | Falls die Konstruktion verschiedene Bedingungen nicht erfüllt, wird eine Warnung angezeigt und Sie können die Berechnung stoppen. Durch Klicken auf den  -Knopf in der DXF-Import Nachrichtenzeile wird die nächste Problemstelle vergrössert und Sie können das Problem beheben. |
Klicken Sie hier oder auf die Navigationsknöpfe in der Titelzeile, um mit dem Einführungsbeispiel weiterzufahren.
