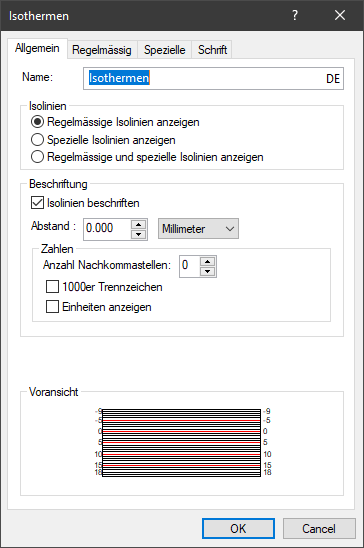

Name

Hier wird der Name des Stils festgelegt. Sie dürfen das Feld nicht leer lassen, und der gewählte Name muss eindeutig sein - er darf beispielsweise nicht bereits existieren. Abgesehen von diesen üblichen Einschränkungen können Sie den Namen des Stils frei wählen.

Klicken Sie auf das Sprachkürzel rechts im Kontrollfeld, um den Namen in allen unterstützten Sprachen festzulegen.

Isolinien

Hier legen Sie fest, welche Isothermen angezeigt werden:

Regelmässige Isolinien anzeigen: es werden die Isothermen mit regelmässigen Isothermen Abständen angezeigt. Die Eigenschaften dieser Isothermenart werden im Regelmässig-Register eingestellt.

Spezielle Isolinien anzeigen: es werden Isothermen mit frei festlegbaren Temperaturen angezeigt. Die Temperaturen und die Eigenschaften dieser Isothermenart werden im Spezielle-Register eingestellt.

Regelmässige und Spezielle Isolinien anzeigen: es werden sowohl die Isothermen mit regelmässigen Isothermen Abständen als auch diejenigen mit frei festlegbaren Temperaturen angezeigt. Die Eigenschaften beider Isothermenarten werden in eigenen Registern eingestellt.

Isolinien beschriften

Hier legen Sie fest, ob die Isothermen beschriftet werden sollen oder nicht.

Abstand

Hier legen Sie die Grösse eines zusätzlichen Beschriftungs-Abstands fest.

Anzahl Nachkomma

Die Anzahl der Nachkommastellen bei der Isothermenbeschriftung , welche angezeigt werden.

1000er-Trennzeichen

Die Ziffern links vom Dezimalpunkt werden in 1000er Schritten gruppiert.

Einheiten anzeigen

Die entsprechende Einheit wird bei jedem Zahlen-Wert nachgestellt. Die Einheiten können Sie im Einheitenregister des Optionen-Dialogfensters anpassen.

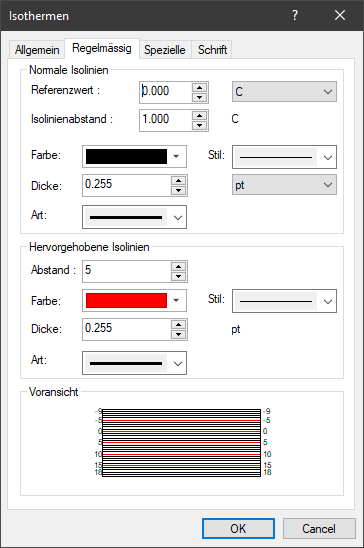

Referenzwert

Dies ist die Temperatur, auf welcher die Berechnung aller anderen regelmässigen Isothermen basiert. Das heisst, dass alle regelmässigen Isothermen - mittels des festgelegten  Isothermenabstandes - von dieser Temperatur aus bestimmt wird und dass die Zählung der hervorzuhebenden Isothermen ab dieser Temperatur startet - die Referenztemperatur ist hervorgehoben und dann alle weiteren im Abstand "Hervorhebungsabstand" .

Isolinienabstand

Mit dieser Einstellung können Sie die Temperaturdifferenz zwischen zwei benachbarten regelmässigen Isothermen bestimmen. Eine Einstellungsänderung des Isothermenabstandes betrifft sämtliche regelmässigen Isothermen des Resultatsobjektes, die diesen Stil verwenden.

Normale Isolinien

Diese Einstellungsgruppe bestimmt die Eigenschaften (Farbe, Dicke, Art, Stil) der nicht hervorgehobenen Isothermen.

Beachten Sie, dass einige der Linienarten nicht angezeigt werden können, wenn sie die Breite von 0.394 mm überschreiten.

Hervorhebungsabstand

Um die Übersichtlichkeit zu verbessern, können Sie jede n-te regelmässige Isotherme hervorheben, indem Sie diese mit speziellen Eigenschaften versehen. Die spezifischen Einstellungen der hervorgehobenen Isothermen (Farbe, Stil, Dicke) werden im Feld Hervorgehobene Isolinien im Linien-Register festgesetzt.

Hervorgehobene Isolinien

Diese Einstellungsgruppe bestimmt die Eigenschaften (Farbe, Dicke, Art, Stil) der hervorgehobenen Isothermen.

Beachten Sie, dass einige der Linien nicht angezeigt werden können, wenn sie die Breite von 0.394 mm überschreiten.

Temperaturen

Hier können Sie die Temperatur der speziellen Isothermen festlegen. In der Liste werden alle Temperaturen angezeigt. Eine Temperatur wird erst hinzugefügt, nach dem Klicken auf den Hinzufügen-Knopf, eine Temperatur wird erst geändert nach dem Klicken auf den Ändern-Knopf.

Art

In dieser Einstellungsgruppe legen Sie die grafischen Eigenschaften der speziellen Isotherme fest. Entweder können Sie die Eigenschaften der normalen oder der hervorgehobenen Isolinien (vgl. Regelmässig-Register oder Stil-Gruppe) übernehmen oder eine benutzerdefinierte Einstellung wählen, welche Sie in der Stil-Gruppe festlegen.

Die Einstellungen werden erst übernommen, nachdem Sie entweder auf den Hinzufügen oder Ändern-Knopf klicken.

Stil

Diese Einstellungsgruppe bestimmt die Eigenschaften (Farbe, Dicke, Art, Stil) der speziellen benutzerdefinierten Isotherme. Die Temperatur bezieht sich auf das entsprechende Editierfeld. Die Einstellungen werden erst übernommen, nachdem Sie entweder auf den Hinzufügen oder Ändern-Knopf klicken.

Beachten Sie, dass einige der Linien nicht angezeigt werden können, wenn sie die Breite von 0.394 mm überschreiten.

Hinzufügen

Fügt eine neue spezielle Isotherme zu der Liste hinzu. Die Temperatur wird aus dem Editierfeld und die Eigenschaften aus der Stil-Gruppe übernommen.

Ändern

Ändert die Einstellungen einer speziellen Isotherme. Die Temperatur wird aus dem Editierfeld und die Eigenschaften aus der Stil-Gruppe übernommen.

Löschen

Löscht die im Temperatur-Editierfeld aufgeführte spezielle Isotherme.

Alle löschen

Löscht alle speziellen Isothermen.
