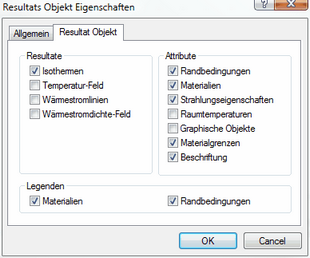

Dies ist ein Dialogfenster für Resultatobjekte (vgl. Resultat Objekt Werkzeug) auf Berichtseiten, nicht zu verwechseln mit den Gebiet Objekten auf der Modellseite. Das Dialogfenster enthält zwei Register: Das Allgemein Register und das Resultatobjekt Register mit spezifischen Einstellungen für Resultatobjekte.
Isothermen |
Wählen Sie diese Option aus, wenn Sie die Isothermen für dieses Resultatobjekt anzeigen wollen. |
Temperatur-Feld |
Wählen Sie diese Option aus, wenn Sie das Wärmestromdichte Feld für dieses Resultatobjekt anzeigen wollen. Es kann immer nur eine der Einstellungen Wärmestromdichte Feld, Temperaturfeld bzw. Materialien ausgewählt werden. |
|
Wählen Sie diese Option aus, wenn Sie die Wärmestromlinien für dieses Resultatobjekt anzeigen wollen. |
Wärmestromdichte-Feld |
Wählen Sie diese Option aus, wenn Sie das Temperatur Feld für dieses Resultatobjekt anzeigen wollen. Es kann immer nur eine der Einstellungen Wärmestromdichte Feld, Temperaturfeld bzw. Materialien ausgewählt werden. |
Randbedingungen |
Wählen Sie diese Option aus, wenn Sie die gewählten Randbedingungen für dieses Resultatobjekt anzeigen wollen. |
Materialien |
Wählen Sie diese Option aus, wenn Sie die gewählten Materialien für dieses Resultatobjekt anzeigen wollen. Es kann immer nur eine der Einstellungen Wärmestromdichte Feld, Temperaturfeld bzw. Materialien ausgewählt werden. |
|
Wählen Sie diese Option aus, wenn Sie die gewählten Strahlungseigenschaften der Lufthohlräume für dieses Resultatobjekt anzeigen wollen. |
Raumtemperaturen |
Wählen Sie diese Option aus, wenn Sie Raumtemperaturen im freien Resultatobjekt Bereich anzeigen wollen. Die Farben der Temperaturen entsprechen denjenigen der Temperaturlandschaften. |
Grafische Objekte |
Wählen Sie diese Option aus, wenn Sie grafische Objekte anzeigen wollen, welche bei der Berechnung nicht berücksichtigt werden aber der Lesbarkeit der Illustration dienen. |
Materialgrenzen |
Wählen Sie diese Option aus, wenn Sie die Materialgrenzen für dieses Resultatobjekt anzeigen wollen. |
Beschriftung |
Wählen Sie diese Option aus, wenn Sie die Punkt Beschriftungen der Resultate für dieses Resultatobjekt anzeigen wollen. |
Materialien-Legende |
Wählen Sie diese Option aus, wenn Sie eine Materialien Legende für dieses Resultatobjekt einblenden wollen. |
Randbedingungen-Legende |
Wählen Sie diese Option aus, wenn Sie eine Randbedingungen Legende für dieses Resultatobjekt einblenden wollen. |
,
,
